Scan2CAD Professional raszter-vektor átalakító program tulajdonságok

A Scan2CAD Professional v9 licenc éves bérleteti díja bruttó 361.950 (nettó 285.000 Ft).

Scan2CAD általános leírás és termékösszehasonlítás PDF (angol) letöltése


Az új Scan2CAD Professional v8 verzió a vektoros PDF fájlokat kiváló minőségben konvertálja DXF fájllá.

A Pro írással jelölt részben a leírt tulajdonság csak a Professional verziónál áll rendelkezésre.

Szkenelés a Scan2CAD-del a TWAIN használatával (a File/Acquire almenüből).
Bármilyen méretű TWAIN szkener használható.

Bármilyen méretű és bármilyen szkener használható, amelyik standard raszter formátumot készít

Ha van egy asztali szkenerje, azzal nagy rajzokat tud szkenelni mozaikszerűen, majd ezeket a Scan2CAD-del össszeillesztheti,  egyesítheti és vektorizálhatja:


1.  Használja az Acquire menüpontot, hogy a szkener által megadott méretű lapot beolvassa egy nagyobb rajzból.
2. Alternatív megoldásként töltse be a lapot külön raszter fájlként, amit már korábban elmentett.
3. Újra összeállíthatja a rajzot a lapok pontos mozgatásával, és egyesítheti őket az illesztés eszközeivel.
4. A rajzot normál módon tisztíthatja és vektorizálhatja.
5. A vektorizált rajzot elmentheti AutoCAD® DXF fájlformátumban azonos méretben vagy méretarányos változtatással az eredeti rajzméretnek megfelelően.

Raszterképek és PDF betöltése és elmentése
Betölthet és elmenthet:

  • BMP
  • CALS (Type 1 - .CAL, .CALS, .GP4, .CG4, .MIL)
  • GIF (nem javasolt)
  • IMG
  • JPEG (nem javasolt)
  • PCX
  • PDF
  • PNG
  • TIFF
  • GeoTIFF

Scan2CAD nem támogatja a többrétegű/oldalú  TIFF fájlokat.

Az elméleti raszterképméret, amelyet a Scan2CAD kezelni tud, az 32,000 x 32,000 képpont.

Ez megközelítőleg megfelel egy  4m x 4m rajznak 200 dpi felbontásban, vagy 2.7m x 2.7m terjedelmű rajznak 300 dpi felbontásban. A legtöbb rajz számára a 200 vagy a 300 dpi felbontás optimális.

A gyakorlatban a maximum raszterkép méretet, amelyet a Scan2CAD kezelni tud, a PC rendszerkörnyezete határozza meg, - például a meglévő fizikai és virtuális RAM nagysága.

Betölt fekete és fehér, szürkeárnyalatú és színes raszterképeket - 1 bit, 4 bit, 8 bit és 24 bit sűrűségben.

Konvertál a raszterfájl típusok között - pl. betölti a raszterképet mint BMP fájl, és elmenti tömötített TIFF fájlként, lemezhelyet megtakarítva.

Raszterképek megnézése

  • Belenagyíthat egy kiválasztott rajzi részletbe; nagyíthat a kurzor pozíciója szerint; nagyíthat a képernyő középpontja alapján; a képernyőn megnézheti a teljes rajzot; az utolsó tíz nézetet visszaléptetheti.
  • Eltolást végezhet a képernyőn a rajzzal.
  • Megjelenítheti egy rácskocka (grid) képpontjait.
  • Megnézheti a raszterkép szín palettáját, azokat a színeket, amelyeket a palettában használ.
  • Megtekintheti a raszterkép statisztikákat - fájlméret, színmélység, felbontás.

Raszterképek szerkesztése - raszter szerkesztése és a rajztisztítás eszközei

A legtöbb raszterszerkesztő és tisztító eszköz színkezelő, és korlátozhatjuk akár egy szín kezelésére is.ElőtteUtána
Automatikusan eltávolítja a foltokat és maszatolódásokat okozó szennyeződéseket, zajokat. Gyorsan el lehet távolítani az adott terület szennyeződéseit a területet törlő radírral, és a területet kitöltő eszközzel.

Lyukak kitöltése.

Vonalak vékonyítása.

Vonalak vastagítása.

Képpontok kövérítése - hasznos a vonalak egyenletes kitöltésére.

Simítás - eltávolítja a "szőröket" a "szőrös kinézetű" képekről.

Körvonalazza a tömör területeket.

Eltávolítja a szennyezett színeket, ezzel a színeket egységesíti.

Felfedi a különböző színek éleit.

Negatív vagy fordított képek, amelyek a fekete területeket fehérré teszik és a fehéret feketévé.
Tükörképek vertikálisan és horizontálisan.
Elforgatja a képeket 90, 180 vagy 270 fokkal, a felhasználó által megadott fokkal vagy a fok törtrészével.
Automatikusan egy referencia vonalra állítja a képeket.
Átméretezheti a képeket X és/vagy Y irányban, hogy nagyobbak vagy kisebbek legyenek.
Növelheti vagy csökkentheti a fényerőt és a kontrasztot.
Körbe nyírhat.
Görbítheti a képeket a felhasználó által definiált kontroll pontokhoz.

Raszterképek szerkesztése - raszter rajzoló és törlő eszközök

Toll / radír vastagság és toll színbeállítása.
A kurzor háromféle beállítása - grafikus, mutató vagy szálkereszt. A kurzor vizuálisan mutatja a tollvastagságot.
Rajzol vagy töröl képpontokat (pixel), vonalakat, derékszögű vonalakat, téglalapokat, köröket, íveket, Bezier görbéket, kitöltött idomokat és szabadkézi skicceket.
Kitöltést végez.
True Type font raszter szöveg bevitel, font, méret, betűvastagság kiválasztása, szövegmozgatás.

Raszterképek szerkesztése - kivágás, másolás, mozgatás és beillesztés

Raszterkép terület mozgatása.
Kivágás, másolás és beillesztés a Scan2CAD-en belül.
Raszterkép beillesztése más alkalmazásból.

Raszterképek szerkesztése - a szín paletta szerkesztő eszközeivel

ElőtteUtána
Automatikusan csökkenti a használt színek számát a képben - egységesebbé teszi a színeket a színes vektorizáláshoz.

Kézi beállítással le lehet csökkenteni a használt színek számát a képben. Megjeleleníti a színek hisztogramját, hogy segítse kiválasztani azt, mely színeket kell lecsökkenteni.
Szín mélység csökkentése.
Az egyik szín felcserélése egy másik színre a raszterképben.
A paletta megváltoztatása azért, hogy illeszkedjen a CAD programjában lévő palettához.

Vektorizálás - vektor felismerés

Azonosítja a folytonos, a szaggatott vonalat, a pontozott szaggatott vonalat, nyilazott vonalat, a sraff vonalakat, vonalláncot, köröket, íveket, a Bezier görbéket és a szöveget.
Választhat tíz alap vektorizálási típusból a gyors és könnyebb eredmény elérése végett - kiválaszthatja azt, amelyik legjobban illik a meglévő rajzhoz.

  • Építészeti
  • Villamos
  • Gépészeti
  • CNC profil
  • Helyszínrajz
  • Térkép
  • Vázlat (egy raszterkép minden részletét megrajzolja rövid vonalak alkalmazásával)
  • Körvonal (a fekete vagy színes bezárt területeket körvonalazza)
  • Scanline (creates an exact vector copy of the raster original. The vector image is made up of many closely spaced parallel horizontal lines)
  • Felhasználó szerint megadott
Az alap vektorizálási típusok a legtöbb rajz konvertálásához kielégítő eredményt szolgáltatnak.  A könnyű beállítás lehetővé teszi, hogy ellenőrizze a konvertálás folyamatát, hogyha erre igényt tart. A beállításokhoz a következők tartoznak:
Középvonal követése, körvonal követése vagy mindkettő.

Középvonal


Körvonal

Felügyeli, hogy vajon a vektorok lazán követi-e a raszterképet (ezzel kevesebb vektort előállítva), vagy szorosan követik (ezzel több vektort előállítva).


Laza


Közelítő

Megadhat egy hézagot összekötő távolságot (Gap Jump Distance) - a Scan2CAD a raszterképben összeköt bármely hézagot, amely kisebb mint az az érték, amit meghatározott, így folytonos vektort képez a töredezett raszter vonalak fölött.


Hézagok


Összekötött

Megadhat egy távolságot a különálló végek hosszára - a Scan2CAD eltávolítja azokat a különálló végeket, amelyek nagysága kisebb a specifikáltnál.


különálló végek


Eltávolított

Választhatja, hogy összeköti vagy átengedi a metsződő vektorokat.


Összeköti


Áthalad

A vektorokat a hálóhoz igazítja.


Nincs igazítás


Igazított

-Szögletes vonalak igazítása, amelyek kissé eltérnek a 0 vagy 90 fokoktól, és igazítja 0 vagy 90 fokokhoz.
-Szögletes vonalak igazítása, amelyek kissé eltérnek a 30 vagy 120 fokoktól, és igazítja 30 vagy 120 fokokhoz.
-Szögletes vonalak igazítása, amelyek kissé eltérnek a 45 vagy 135 fokoktól, és igazítja 45 vagy 135 fokokhoz.         -Szögletes vonalak igazítása, amelyek kissé eltérnek a 60 vagy 150 fokoktól, és igazítja 60 vagy 150 fokokhoz.
Opcionálisan azonosítja a szaggatott és a szaggatott pontozott vonalakat, nyilazott vonalakat, sraff vonalait, vonalláncokat, köröket, íveket és a Bezier görbéket.


0 és 90 fokos kikapcsolt raszter


0 és 90 fokos bekapcsolt raszter

A fenti illusztrációkban a raszterképek szürke színnel vannak ábrázolva, míg a vektorok feketével vannak rámásolva. A tárgyhoz tartozó vektorvégek egy kis négyzettel vannak lezárva.


Szaggatott vonal azonosítása ki-kapcsolva


Szaggatott vonal azonosítása be-kapcsolva

Alapértelmezésben elmentheti a saját konvertálási beállításait.
Konvertálhatja az egész raszterképet, vagy csak egy részét. Különböző részeit konvertálhatja a képnek különböző konverziós beállításokkal.
 A vektorokat a szövegtől külön vagy akár együtt is konvertálhatja.
Konvertál egy vagy  több színt, vagy mind-egyik színt a színes raszter képről.RaszterVektor


vagy

Vektorizálás - OCR szövegfelismerés és fontra alakítás

OCR-t alkalmazva konvertálja a szöveget - a szöveget szerkeszthető szöveggé alakítja, mintha ugyanezt kis vonalakból építené fel.


Raszter


Vektor

Az OCR konvertálás beállításai a következőket tartalmazzák:

Beállítja a karakterforgatást, felismeri az elfordult szöveg helyes irányát.
Választható karakterkészlet - felismeri az összes karaktert, a számot számként ismeri fel.
Karakterek elválasztása - javítja a karakterfelismerést, ahol a raszter karakterek el vannak választva egymástól.
A szöveget az egész raszterképen, vagy csak annak egy részén konvertálja. A raszterkép különböző részein konvertálhat különböző OCR konverziós beállítással.
Függetlenül is konvertálhat szöveget, vagy akkor is, amikor más rajzelemeket konvertál.
A Scan2CAD nagyszámú karakterkészletet felismer, beleértve a saját nem szabványos (pl. kézirás, jegyzet) karakterkészleteket is.

Vektorizálás - kötegelt vektorizálás

Megadhat több raszterképet a konvertáláshoz egy alkalmas időt - mint az ebédidőt vagy az éjszakai időt, amikor nem használja a PC-t.
A kötegelt feldolgozásba beletartoznak a raszter tisztítási opciók - Batch process includes pre-conversion raster tidy up options - foltok eltávolítása, lyukak kitöltése, vonalak vastagítása, képpontok vastagítása, simítás.

Vektoros TrueType karakterkészlet létrehozása

  • Válasszon egy karakterkészletet.
  • Írjon egy kevés szöveget.
  • A szöveg konvertálásra kerül 100%-os  vektor körvonallá, amelyet exportálni tud a CAD vagy CNC programba DXF formátumként.

Vektorok megtekintése

Belenagyíthat egy kiválasztott területbe, nagyíthat egy kurzor pozícióra, nagyíthat a képernyő közepére, a képernyőre illesztheti az egész rajzot, visszaléptetheti az utolsó 10 nézetet.
Eltolást végezhet.
Megjelenítheti a hálót.
Egy billentyűvel vagy ikonra kattintással megjelenítheti csak a raszter képet, vagy csak a vektor képet, vagy a raszter képre vetített vektorképet.
Elhomályosíthatja a raszterképet azért, hogy a rávetített vektorképet tisztábban lássa.
Megtekintheti a vektorokat színük vagy típusuk alapján. Amikor a vektorokat típusuk alapján nézi, akkor a vektor elemek különböző színek szerint vannak megjelenítve attól függően, hogy milyenek - folytonos vonalú, szaggatott vagy pont vonal, nyilazott vonal, sraff vonal, vonallánc, kör, ív, Bezier görbe vagy szöveg.
Megnézheti a vektor terjedelmét, bekapcsolva a fogó pontokat a vektor- végeken, vagy megnézhet egy önálló vektort erősebb megvilágítással kiemelve.
Megnézheti a vektorok régebbi pozícióit, miután már szerkesztette őket.
Megnézheti a vektor statisztikákat - a vektorok számát, a vektorizálással eltöltött időt.

Vektorok szerkesztése

A vektorszerkesztő eszközök színesek a könnyebb kezelés miatt, és megakadályozza, hogy egyetlen színnel dolgozzon.
Nagy, képernyő szélességű kurzor szálkeresztek segítségével, hogy elrendezze a vektorok egymáshoz való pontos igazítását.
A háló (grid) pontjaihoz illesztheti a vektorokat.
Megnyújthatja a vektorokat a végükön lévő fogókkal, az íveket pedig a középpontjuk segítségével.
Átformálhatja a Bezier görbéket a Bezier kontroll pontok megragadásával.
Egérkattintással a snap funkcióhoz az összes vektor végpont elérhető egy felhasználó által definiált snap távolságból.
Kettéhasíthatja a vonalat rákattintással.
Egybekapcsolhat két vektort a köztük lévő csomópontra kattintva.
A vektorokat gyorsan átkonvertálhatja, rájuk kattintva az egyik típusról a másikra:

  • Konvertálhat ívet vonallá és vonalat ívvé.
  • Konvertálhat Bezier görbéket vonalakká és vonalakat Bezier görbékké.
  • Konvertálhat vonalláncokat vonalakká és vonalakat vonalláncokká.
  • Konvertálhat folytonos vonalakat szaggatottá, pontozott szaggatott vonallakká vagy nyilazott vonalakká.
  • Konvertálhat szaggatott vagy pontozott szaggatott vonalakat folytonos vagy nyilazott vonalakká.
  • Konvertálhat nyilazott vonalakat folytonosokká, szaggatottá vagy pontozott szaggatott vonalakká.
  • Konvertálhat sraff vonalakat folytonos, szaggatott vagy pontozott szaggatott vonalakká.
A vektor színek szerkesztése.

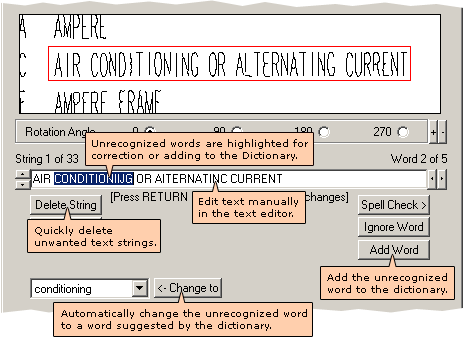

A vektor szöveg szerkesztése

A helyesírással ellenőrzött vektorizált szöveg könnyű és gyors szerkesztéséhez.
  • Beletartozik 30,000 szó UK és US szótár.
  • Hozzáadja a szót a rajzhoz és a szótárhoz.
  • Saját szótár létrehozása bármilyen nyelven.


A kép keretes feliratainak fordítása:

Unrecognized words are highlited for correction or adding to the Dictionary.
Az ismeretlen szavakat kiemeli a javításhoz vagy hozzáadja a szótárhoz.

Quickly delete unwanted text strings.
Gyorsan törölhető a nem kívánt szöveg.

Edit text manually in the text editor.
Szöveg kézzel való szerkesztése a szövegszerkesztőben.

Add the unrecognized word to the dictionary.
Hozzáadja az ismeretlen szavakat a szótárhoz.

Automatically change the unrecognized word to a word suggested by the dictionary.
Automatikusan lecseréli az ismeretlen szót a szótár által javasoltra.
A vektoros szöveg szerkesztése vagy törlése egyszerű rákattintással.
A szöveg tartalmának, szögének, méretének és színének szerkesztése.
Foglalkozhat a rajz összes szövegével, vagy csak egy kiválasztott területen lévővel.
A szöveg elmozgatása.

Vektorok rajzolása és törlése

Rajzolhat egy új munkalapon vagy átrajzolhatja a raszter képet.
Beállíthatja a toll színét.
Snap a hálóhoz (grid).
Rajzoló eszközök, beleértve a pontot, vonalat, merőleges vonalat, tégla-lapot, kört, ívet, Bezier görbét, szabadkézi rajzolást és a szövegfelvételt.
Vektorok törlése egyedileg vagy blokkban.

Vektorok elmentése

DXF fájl output, amelyet bármilyen PC CAD, CNC vagy GIS program be tud olvasni, beleértve az összes AutoCAD® és LT verziót - nincs kompatibilitási probléma a PC CAD programokkal.
A DXF elmenthető ugyanabban a méretben és léptékben, mint amiben az eredeti papír rajz van.
A DXF elmenthető koordinátákkal egy ismert pont kijelölésével.
A Bezier görbék elmenthetők a DXF fájlokban, mint spline, ívek vagy vonalláncok.
Elmentheti színes DXF fájlként. Az összes szín elmenthető egy elkülönített fólián.  A fóliákat illesztheti a CAD program palettájához.
HPGL output plot fájlok.
WMF és EMF output fájlok.
A szöveg elmenthető, mint ASCII text fájl.

Nyomtatás

Nyomtatható az egész vagy csak egy része a raszter képnek, a vektor képet a papírhoz illesztheti vagy skálázhatja.

Parancs sor

Virtuálisan bármilyen sorrendben automatizálhatja a Scan2CAD parancsokat.
Futtathatja a Scan2CAD-et egy másik alkalmazásból.

Rendszerkövetelmények

Bármilyen PC, amelyen Windows '95, '98, ME, NT, 2000 vagy XP van.
Minimum 32Mb RAM, de ha nagy vagy színes raszter fájlt akar konvertálni, akkor a PC-ben több RAM-ra lehet/van szüksége.
Minimum 800 x 600 képernyő felbontást javasolunk.

Referenciák

A Scan2CAD felhasználók a világ 80 országában.
Néhány  legnagyobb vállalat és intézet a világon Scan2CAD vásárlók közül - NASA, DaimlerChrysler, IBM, Raytheon, DuPont, Chevron, Caterpillar, a Smithsonian Institution, Universal Studios, Princeton University és a Metropolitan Oprera.
A Boeing Aircraft Company a legnagyobb USA felhasználó.


Nagy Británniában a Fulcrum Connections gázszállító vásárolt 250 Scan2CAD Professional munkahelyet. A legnagyobb felhasználó a Brit Kormányzati Hivatal és annak helyi szervezeti több mint 400 installációval.

Magyarországi felhasználók közül: Messer HungaroGáz Kft., Távközlés és Információtechnikai Kft., Vágány Szervíz Kft., Linde Gáz Magyarország Rt., NEFER Mérnökiroda Kft., Deszán Kft., Integral Építő Rt., EGIS Gyógyszergyár Rt., OVIT ZRt., Elektro-Safe Kft,




scan2cad próbaváltozata:



A scan2cad Professional teljes értékű 14 napos próbaváltozatának teszteléséhez Keresse közvetlenül a scan2cad.com honlapját a Free Trial oldalon

Vagy keressen bennünket az info@simtech.hu email címen.  Rövid időn belül megadjuk Önnek a próbaváltozathoz való hozzáférést. Kérjük, hogy a levélben adja meg a kipróbáláshoz a scan2cad Professional terméknevet.




Árak:





Az Árjegyzék megtekintéséhez kattintson a képre.

További hasonló termékeink árait a letölthető árjegyzékben találja.
